SAKURAI OL 566SD + C + UV 5 CORES-2014
SAKURAI OL 566SD + C + UV 5 CORES-2014
MÁQUINA DE IMPRESSÃO OFF SET MARCA SAKURAI, MODELO OLIVER 566
SD com UNIDADE DE APLICAÇÃO DE VERNIZ UV INDEPENDENTE com SAÍDA
LONGA DE FABRICAÇÃO JAPONESA, NOVA.
MAQUINA COM UM MILHÃO DE IMPRESSÕES
Dados Técnicos
Formato Máximo do papel: 660x508 mm
Formato Mínimo do papel: 297x200 mm
Formato Impressão: 660x485 mm
Formato Chapa: 670x560 mm
Altura da Pilha de Entrada: 900 mm
Altura da Pilha de Saída: 840mm
Velocidade Máxima: 16.100 folhas pro hora
Espessura do Material: 0,04 – 0,6 mm
Potência Requerida: 37 kw
Peso: 29000 kg
Dimensões: 11260x2575x1796 mm
Construção Básica da Impressora
· Transporte de folhas através de cilindros sólidos de contra-pressão e
· transferência de duplo diâmetro;
· Geometria de construção de cilindros 7 Horas;
· Controle eletrônico digital;
· Comando integrado via painel de comando.
Entrada de Folhas
· Alimentador NON STOP;
· Alimentador contínuo com descida de folhas por escamas;
· Barra de segurança para prevenir entrada de objetos dentro da maquina;
· Patenteada mesa de alimentação com cintas de sucção com controle de ajuste de
· vácuo assegurando perfeita alimentação e estabilidade de folhas a 16.100 FPH
· nos formatos máximos e mínimos;
· Barra antiestática;
· Sensor refletivo para detecção de registro da folha.
Mesa de Margeação
· Mesa de alimentação feita por chapa estruturada antiestática, livre de corrosão;
· Esquadros frontais por sucção ajustáveis;
· Sensor nos esquadros frontais e laterais;
· Detector de folhas duplas ULTRASSÔNICO;
· Detector de folhas duplas MECÂNICO;
· Percurso de folha para o primeiro cilindro de impressão com sistema de pré-pinça.
Unidades de Impressão
· SAS PRESET Acerto automático de formato de papel e pressão através do
· SCC III (SAKURAI COLOR CONSOLE);
· QSS SAKURAI QUICK STAND-BY SYSTEM;
· SPC (Sistema de troca de chapas);
· Lavadores automáticos de Blanquetas;
· Rolos oscilantes;
· Sistema de controle de registro com maquina em operação;
· Sistema de registro diagonal remoto (+/- 0,15 mm) com a maquina em operação;
· Cilindro de impressão de diâmetro duplo para o percurso de folha suave e livre de
· problemas;
· Superfícies especialmente revestidas de alta qualidade nos cilindros de chapa e
· de blanqueta;
· Cilindro de impressão cromado;
· Transferidor de diâmetro duplo;
· Posição otimizada das barras de pinça para substratos de 0.04 - 0,6 mm;
· Ajuste automático de espessura de substrato a partir do SCC III (SAKURAI
· COLOR CONSOLE);
· Cilindro de blanqueta equipado com dispositivo de tensionamento rápido para
· blanquetas pré-montadas com a fixação rápida;
· Controle remoto do registro lateral (+/- 2 mm) e circunferencial (+/- 1 mm) dos
· cilindros de chapa a partir do SCC III (SAKURAI COLOR CONSOLE);
· Fixação de chapa traseira bi-partida para correções de registro otimizadas no fim
· de impressão.
Unidade de Tintagem
· Lavadores automáticos de Tinteiros;
· Unidade de tintagem de 16 rolos (mais tomador de tinta) gerada por computador
· para excelente qualidade de impressão;
· Sistema de tinteiro de alto rendimento patenteado para uma dosagem de tinta
· precisa e especifica a cada zona;
· Superfície especial para uma rápida limpeza e troca de tinta;
· Ajuste de todas as zonas de tinta a partir do SCC III (SAKURAI COLOR
· CONSOLE);
· Ajuste progressivo da oscilação para distribuição de tinta;
· Programa de tintagem pré-selecionável e armazenável individualmente no SCC III
· (SAKURAI COLOR CONSOLE);
· Rolos entintadores com diferentes diâmetros e ajustes progressivo de oscilação;
· Dispositivo automático de lavagem de rolaria de tinta controlado por programa a
· partir do SCC III (SAKURAI COLOR CONSOLE);
Unidade de Molha
· OLIVERMATIC – Sistema de molha continua;
· Unidades de molha de filme de 5 rolos geradas por computador e amplamente
· testadas com 4 pontos de oscilação no molhador;
· Compensação de velocidade através de velocidade controlada por curva
· característica do rolo da banheira;
· Rolo dosador de água com regulagem de velocidade independente;
· Circulação e resfriamento da solução de molhagem;
· Alimentação de molhagem selecionada diretamente a partir do SCC III (SAKURAI
· COLOR CONSOLE);
· Dispositivo de resfriamento da solução de molha com display digital e função de
· controle de temperatura;
· Dosador de álcool e controle de PH.

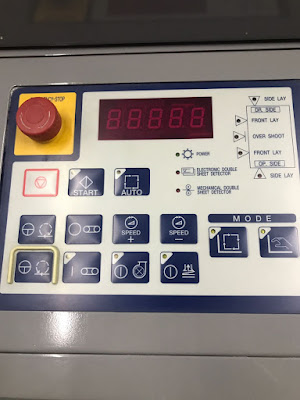

Operação
· CIP 4;
· Controle de comando integrado na saída;
· Console de controle com display em LCD;
· Todos os comandos de tintagem, registro, molhagem com ajustes integrados;
· Sistema de diagnóstico da impressora;
Lubrificação
Central de Lubrificação automática.
